81L - 启动模块式夹紧缸

81L - 启动模块式夹紧缸

应用:装配、检具、处理系统

- 轻量级铝制钳身
- 自锁动作机构
- 两个安装区域:前面和侧面
- 可以快速改进,加装磁传感系统










destaco
PART NUMBER CAD 夹紧扭矩 夹持力 重量
81L12-10100 CONFIGURE CAD (EXTERNAL) 4.5 Nm
3.3 lb-ft
25 Nm
18.4 lb-ft
0.16 kg
0.4 lbs
81L12-14100 CONFIGURE CAD (EXTERNAL) 4.5 Nm
3.3 lb-ft
20 Nm
14.8 lb-ft
0.17 kg
0.4 lbs
81L16-10100 CONFIGURE CAD (EXTERNAL) 6 Nm
4.4 lb-ft
60 Nm
44 lb-ft
0.25 kg
0.6 lbs
81L16-14100 CONFIGURE CAD (EXTERNAL) 6.5 Nm
4.8 lb-ft
40 Nm
29.5 lb-ft
0.27 kg
0.6 lbs
81L20-10100 CONFIGURE CAD (EXTERNAL) 18 Nm
13.3 lb-ft
100 Nm
73.8 lb-ft
0.5 kg
1.1 lbs
81L20-14100 CONFIGURE CAD (EXTERNAL) 17 Nm
12.5 lb-ft
80 Nm
59 lb-ft
0.52 kg
1.2 lbs
82L25-10100 CONFIGURE CAD (EXTERNAL) 18 Nm
13.3 lb-ft
100 Nm
73.8 lb-ft
0.52 kg
1.2 lbs
82E - 自动动力夹钳,采用窄形设计

82E - 自动动力夹钳,采用窄形设计

应用: 主要对夹具和处理系统中的金属板和其他零件进行夹紧、夹持、抓取和定位。

- 两个安装区域(前向和背向)
- 遮盖式夹紧机构
- 自锁动作机构
- 免焊传感开关










destaco
PART NUMBER CAD 夹紧扭矩 夹持力 重量
82E40-1010000 CONFIGURE CAD (EXTERNAL) 80 Nm
702 in-lb
350 Nm
3070 in-lb
1,2 kg
2,7 lbs
82E40-101C500 CONFIGURE CAD (EXTERNAL) 80 Nm
702 in-lb
350 Nm
3070 in-lb
1,2 kg
2,7 lbs
82E40-1410000 CONFIGURE CAD (EXTERNAL) 80 Nm
702 in-lb
350 Nm
3070 in-lb
1,2 kg
2,7 lbs
82E40-141C500 CONFIGURE CAD (EXTERNAL) 80 Nm
702 in-lb
350 Nm
3070 in-lb
1,2 kg
2,7 lbs
82E50-1010000 CONFIGURE CAD (EXTERNAL) 160 Nm
1404 in-lb
800 Nm
7017 in-lb
2,2 kg
4,9 lbs
82E50-101C500 CONFIGURE CAD (EXTERNAL) 160 Nm
1404 in-lb
800 Nm
7017 in-lb
2,2 kg
4,9 lbs
82E50-1410000 CONFIGURE CAD (EXTERNAL) 160 Nm
1404 in-lb
800 Nm
7017 in-lb
2,2 kg
4,9 lbs
82E50-141C500 CONFIGURE CAD (EXTERNAL) 160 Nm
1404 in-lb
800 Nm
7017 in-lb
2,2 kg
4,9 lbs
82E63-1010000 CONFIGURE CAD (EXTERNAL) 380 Nm
3333 in-lb
1500 Nm
13150 in-lb
3,8 kg
8,5 lbs
82E63-101C500 CONFIGURE CAD (EXTERNAL) 380 Nm
3333 in-lb
1500 Nm
13150 in-lb
3,8 kg
8,5 lbs
82E63-1410000 CONFIGURE CAD (EXTERNAL) 380 Nm
3333 in-lb
1500 Nm
13150 in-lb
3,8 kg
8,5 lbs
82E63-141C500 CONFIGURE CAD (EXTERNAL) 380 Nm
3333 in-lb
1500 Nm
13150 in-lb
3,8 kg
8,5 lbs
82G80-4 - 重型气动夹钳,采用全闭式设计

82G80-4 - 重型气动夹钳,采用全闭式设计

应用: 主要对夹具和处理系统中的金属板和其他零件进行夹紧、夹持、抓取和定位,以便获得较高的夹紧和夹持力。

- 感应式传感模块,带有 LED 显示器
- 压降时的手动解锁
- 自锁动作机构
- 前向、后向和侧向的安装区域








destaco
PART NUMBER CAD 夹紧扭矩 夹持力 重量
82G80-4 QUICK CAD (DXF/STP)CONFIGURE CAD (EXTERNAL) 1100 Nm
9735 in-lb
2200 Nm
19471 in-lb
14 kg
30.8 lbs
82L-4 - 启动模块式夹紧缸

Image Coming Soon

应用:装配、检具、处理系统

- 轻量级封闭式铝制夹钳
- 自锁动作机构
- 两个安装区域:前面和侧面
- 与磁传感系统相互兼容











PART NUMBER CAD 夹紧扭矩 夹持力 重量
82L12-4030 CONFIGURE CAD (EXTERNAL) 10.4 Nm
3.3 lb-ft
35 Nm
18.4 lb-ft
0.23 kg
0.4 lbs
82L12-4430 CONFIGURE CAD (EXTERNAL) 8.7 Nm
3.3 lb-ft
35 Nm
18.4 lb-ft
0.23 kg
0.4 lbs
82L16-4030 CONFIGURE CAD (EXTERNAL) 12.4 Nm
4.4 lb-ft
40 Nm
29.5 lb-ft
0.33 kg
0.6 lbs
82L16-4430 CONFIGURE CAD (EXTERNAL) 11 Nm
4.8 lb-ft
40 Nm
29.5 lb-ft
0.33 kg
0.6 lbs
82L20-4030 CONFIGURE CAD (EXTERNAL) 21 Nm
13.3 lb-ft
50 Nm
73.8 lb-ft
0.42 kg
1.1 lbs
82L20-4430 CONFIGURE CAD (EXTERNAL) 19.3 Nm
12.5 lb-ft
50 Nm
73.8 lb-ft
0.42 kg
1.1 lbs
82L25-4030 CONFIGURE CAD (EXTERNAL) 31.8 Nm
13.3 lb-ft
80 Nm
80 lb-ft
0.66 kg
1.2 lbs
82L25-4430 CONFIGURE CAD (EXTERNAL) 28.5 Nm
12.5 lb-ft
80 Nm
80 lb-ft
0.66 kg
1.2 lbs
82L-2 - 气动夹钳,轻量级系列

82L-2 - 气动夹钳,轻量级系列

现提供封闭式动力夹钳,可带有手柄,亦可不带手柄。现提供三种尺寸产品,它们可对夹具和处理系统中的金属板和其他零件进行夹紧、夹持和定位。

- 前向、后向和侧向的安装区域
- 自锁机构
- 现供产品即可带有,亦可不带手动操作功能
- 现提供三种孔径尺寸产品



Destaco




destaco
PART NUMBER CAD 夹紧扭矩 保持力矩 重量
82L2G-203B800 CONFIGURE CAD (EXTERNAL) 25 Nm
18 ft-lb
75 Nm
54 ft-lb
1.0 Kg
2.2 Lb.
82L2G-203B8H0 CONFIGURE CAD (EXTERNAL) 25 Nm
18 ft-lb
75 Nm
54 ft-lb
1.1 Kg
2.4 Lb.
82L3G-203B800 CONFIGURE CAD (EXTERNAL) 55 Nm
40 ft-lb
180 Nm
130 ft-lb
1.3 Kg
2.9 Lb.
82L3G-203B8H0 CONFIGURE CAD (EXTERNAL) 55 Nm
40 ft-lb
180 Nm
130 ft-lb
1.5 Kg
3.3 Lb.
82L4G-203B800 CONFIGURE CAD (EXTERNAL) 120 Nm
85 ft-lb
380 Nm
275 ft-lb
1.9 Kg
4.2 Lb.
82L4G-203B8H0 CONFIGURE CAD (EXTERNAL) 120 Nm
85 ft-lb
380 Nm
275 ft-lb
2.1 Kg
4.6 Lb.
82M-1 - 重型气动夹钳

82M-1 - 重型气动夹钳

应用: 主要对夹具和处理系统中的金属板和其他零件进行夹紧、夹持、抓取和定位。对于需要小心插入,然后进行夹紧的部件,带有手柄的夹钳是您的最佳选择。

- 感应式传感模块,带有 LED 显示器
- 采用可调式张角,无需使用附件
- 自锁动作机构
- 夹臂具有多种变型样式










destaco
PART NUMBER CAD 夹紧扭矩 夹持力 重量
82M-12304000 CONFIGURE CAD (EXTERNAL) 120 Nm
1050 in-lb
380 Nm
3330 in-lb
2,0 kg
4,4 lbs
82M-123040C8 QUICK CAD (DXF/STP)CONFIGURE CAD (EXTERNAL) 120 Nm
1050 in-lb
380 Nm
3330 in-lb
2,0 kg
4,4 lbs
82M-123040D8 CONFIGURE CAD (EXTERNAL) 120 Nm
1050 in-lb
380 Nm
3330 in-lb
2,0 kg
4,4 lbs
82M-3 - 模块化动力夹钳

82M-3 - 模块化动力夹钳

T新型的 82M-3 是一种在全球范围内普遍采用的夹钳;其提供了多种安装和转轴选件,它们均满足欧洲/NAAMS 标准,同时还提供现场可调式张角、多种气缸尺寸,以及一流的手动闭锁功能。

- 通过一个夹钳即可提供满足 NAAMS 和欧洲标准的所有选件
- 现场可调式夹臂张角
- 现提供 50mm 和 63mm 尺寸产品
- 专利手动解锁/闭锁功能








New Product Badge

destaco
PART NUMBER CAD 夹紧扭矩 保持力矩 重量
82M-3030050C8 270 Nm
199 lb-ft
800 Nm
590 lb-ft
3.3 kg
7.3 lbs
82M-3030063C8 420 Nm
310 lb-ft
1000 Nm
738 lb-ft
4.2 kg
9.2 lbs
82M-3230040C8 120 Nm
89 ft-lb
380 Nm
280 ft-lb
2 kg
4.4 lb.
82M-3230050C8 270 Nm
199 lb-ft
800 Nm
590 lb-ft
3.3 kg
7.3 lbs
82M-3230063C8 420 Nm
310 lb-ft
1000 Nm
738 lb-ft
4.2 kg
9.2 lbs
82M-3D00063C8 420 Nm
310 lb-ft
1000 Nm
738 lb-ft
4.2 kg
9.2 lbs
82M-3D0006GC8 420 Nm
310 ft-lb
1000 Nm
738 ft-lb
4.2 kg
9.2 lb.
82M-3D0006NC8 420 Nm
310 ft-lb
1000 Nm
738 ft-lb
4.2 kg
9.2 lb.
82M-5 - 应用:装配、检具、处理系统

Image Coming Soon

轻量级铝质钳身、现场可调式张角,以及密封式滚柱轴承均采用模块化设计。

- 采用防护措施,远离不洁环境的影响
- 现提供手动版产品
- 多种安装表面
- Manual versions available










destaco
PART NUMBER CAD 夹紧扭矩 夹持力 重量
82M-5230050000 CONFIGURE CAD (EXTERNAL) 270 Nm
199 lb-ft
800 Nm
590 lb-ft
3.7 kg
8.1 lbs
82M-5230050C80 CONFIGURE CAD (EXTERNAL) 270 Nm
199 lb-ft
800 Nm
590 lb-ft
3.7 kg
8.1 lbs
82M-523KL0050000 CONFIGURE CAD (EXTERNAL) 270 Nm
199 lb-ft
800 Nm
590 lb-ft
3.7 kg
8.1 lbs
82M-523KL0050C80 CONFIGURE CAD (EXTERNAL) 270 Nm
199 lb-ft
800 Nm
590 lb-ft
3.7 kg
8.1 lbs
82M-6 自动模块式夹钳

82M-6 - 应用:  主要对夹具和处理系统中的金属板和其他零件进行夹紧、夹持、抓取和定位。对于需要小心插入,然后进行夹紧的部件,带有手柄的夹钳是您的最佳选择。

应用: 主要对夹具和处理系统中的金属板和其他零件进行夹紧、夹持、抓取和定位。对于需要小心插入,然后进行夹紧的部件,带有手柄的夹钳是您的最佳选择。
感应式传感模块,带有 LED 显示器

- 自锁动作机构
- 夹臂具有多种变型样式
- 采用可调式张角,无需使用附件
- wide range of clamping arm variants










destaco
PART NUMBER CAD 夹紧扭矩 夹持力 重量
82M-62305000 CONFIGURE CAD (EXTERNAL) 270 Nm
2370 in-lb
1000 Nm
8770 in-lb
4,2 kg
9,3 lbs
82M-623050C8 CONFIGURE CAD (EXTERNAL) 270 Nm
2370 in-lb
1000 Nm
8770 in-lb
4,2 kg
9,3 lbs
82M-623050D8 CONFIGURE CAD (EXTERNAL) 270 Nm
2370 in-lb
1000 Nm
8770 in-lb
4,2 kg
9,3 lbs
82M-62306300 CONFIGURE CAD (EXTERNAL) 420 Nm
3680 in-lb
1000 Nm
8770 in-lb
4,6 kg
10,2 lbs
82M-623063C8 快速下载 CAD (DXF/STP)
CONFIGURE CAD (EXTERNAL)
420 Nm
3680 in-lb
1000 Nm
8770 in-lb
4,6 kg
9,3 lbs
82M-623063D8 CONFIGURE CAD (EXTERNAL) 420 Nm
3680 in-lb
1000 Nm
8770 in-lb
4,6 kg
10,2 lbs

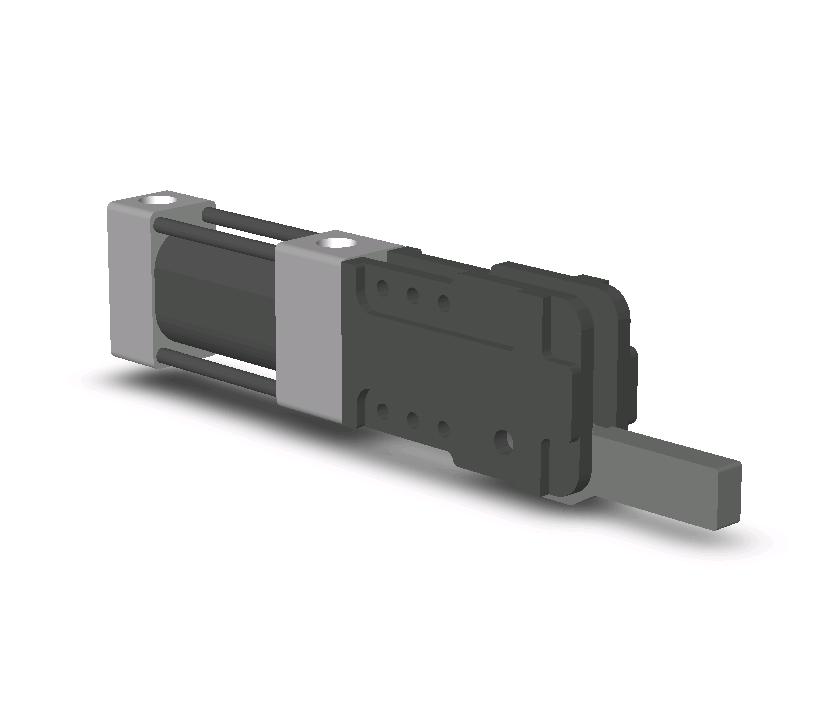

840 - 气动重型夹钳

840 - 气动重型夹钳

设计用于量产应用椭圆型气缸具有狭窄的外形,能够装入紧凑的空间中

- 1500磅容量
- 现供产品配有磁环选件,以便实现活塞感应。此外还提供开关
- 可达到 180°夹臂位置
- 机加工预停控件至过心锁定位置。











PART NUMBER CAD 最大夹持力 夹臂下高度 夹臂长度
840 CONFIGURE CAD (EXTERNAL) 6750 N
1500 lbsf
93.7 mm
3.69 in
841 - 气动重型夹钳

841 - 气动重型夹钳

设计用于量产应用椭圆型气缸具有狭窄的外形,能够装入紧凑的空间中













PART NUMBER CAD 最大夹持力 夹臂下高度 夹臂长度
841 CONFIGURE CAD (EXTERNAL) 6750 N
1500 lbsf
82.6 mm
3.25 in

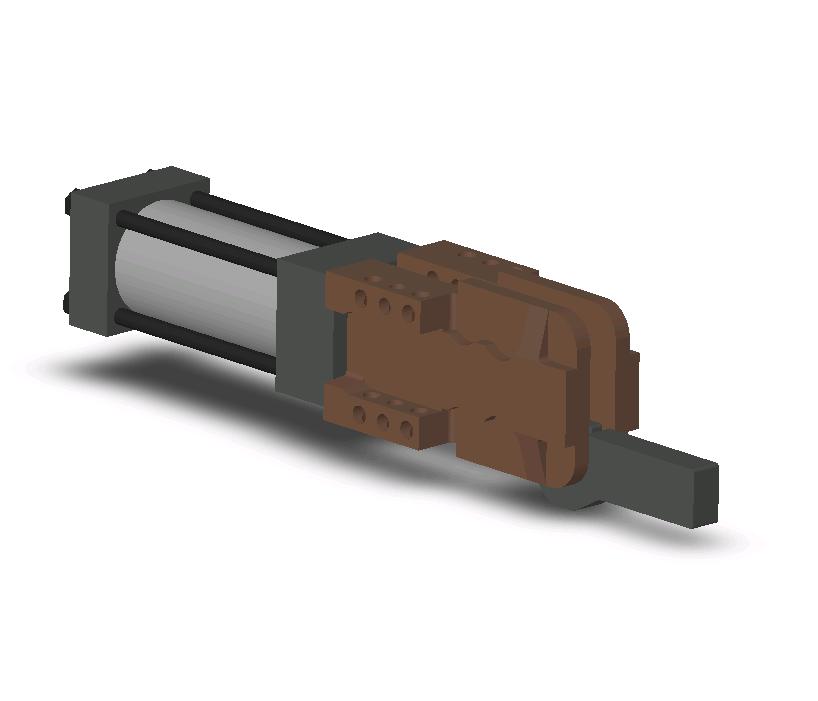

860 - 气动重型夹钳

860 - 气动重型夹钳

设计用于量产应用

- 3000磅容量
- 现供产品配有磁环选件,以便实现活塞感应。此外还提供开关
- 可达到 180°夹臂位置
- 机加工预停控件至过心锁定位置。










destaco
PART NUMBER CAD 最大夹持力 夹臂下高度 夹臂长度
860 CONFIGURE CAD (EXTERNAL) 13500 N
3000 lbsf
114.3 mm
4.50 in
861 - 气动重型夹钳

861 - 气动重型夹钳

设计用于量产应用

- 3000磅容量
- 现供产品配有磁环选件,以便实现活塞感应。此外还提供开关
- 可到达 90°夹臂位置
- 机加工预停控件至过心锁定位置。










destaco
PART NUMBER CAD 最大夹持力 夹臂下高度 夹臂长度
861 CONFIGURE CAD (EXTERNAL) 13500 N
3000 lbsf
101.6 mm
4.00 in
890 - 气动重型夹钳

890 - 气动重型夹钳

设计用于量产应用

- 5000磅容量
- 现供产品配有磁环选件,以便实现活塞感应。此外还提供开关
- 可达到 180°夹臂位置
- 机加工预停控件至过心锁定位置。










destaco
PART NUMBER CAD 最大夹持力 夹臂下高度 夹臂长度
890 CONFIGURE CAD (EXTERNAL) 22500 N
5000 lbsf
139.7 mm
5.50 in
891 - 气动重型夹钳

891 - 气动重型夹钳

设计用于量产应用

- 5000磅容量
- 现供产品配有磁环选件,以便实现活塞感应。此外还提供开关
- 可到达 90°夹臂位置
- 机加工预停控件至过心锁定位置。










destaco
PART NUMBER CAD 最大夹持力 夹臂下高度 夹臂长度
891 CONFIGURE CAD (EXTERNAL) 22500 N
5000 lbsf
127.0 mm
5.00 in
LC - 模块化LC系列夹钳

LC - 模块化LC系列夹钳

一种低成本、可现场调节的夹具,对于焊接和装配应用非常理想。

- V型槽可实现快速装配(至旋转臂)并将组件保持就位(若旋转臂松脱)。








New Product Badge

destaco
PART NUMBER CAD 气压为5巴的夹紧扭矩 开合角度 气缸冲程
LC01-1 63 / 50 / 40 mm 气缸
70 / 40 / 25 Nm
定位 1 / 2 / 3
85 / 75 / 56 度
100 mm
