注意: 你可以在产品的表格里面下载CAD的文件
 |
夹钳垂直安装在闩具表面上。完美适用于各种闭锁应用，如针对磨具，门、盖子、检修盖、鼓室、尘箱、容器的应用。 - 500磅容量
|
|
||
 |
| PART NUMBER | CAD | 最大夹持力 | 拉伸移动 | 挂钩调整最大距离 |
|---|---|---|---|---|
| 324 | - CONFIGURE CAD (EXTERNAL) - CONFIGURE CAD HERE |
2,200 N 500 lbsf |
37.8 mm 1.49 in |
34.8 mm 0.50 in |
| 324-R | - QUICK CAD (DXF/STP) - CONFIGURE CAD (EXTERNAL) - CONFIGURE CAD HERE |
2,200 N 500 lbs. |
38.7 mm 1.53 in |
11.1 mm 0.44 in. |

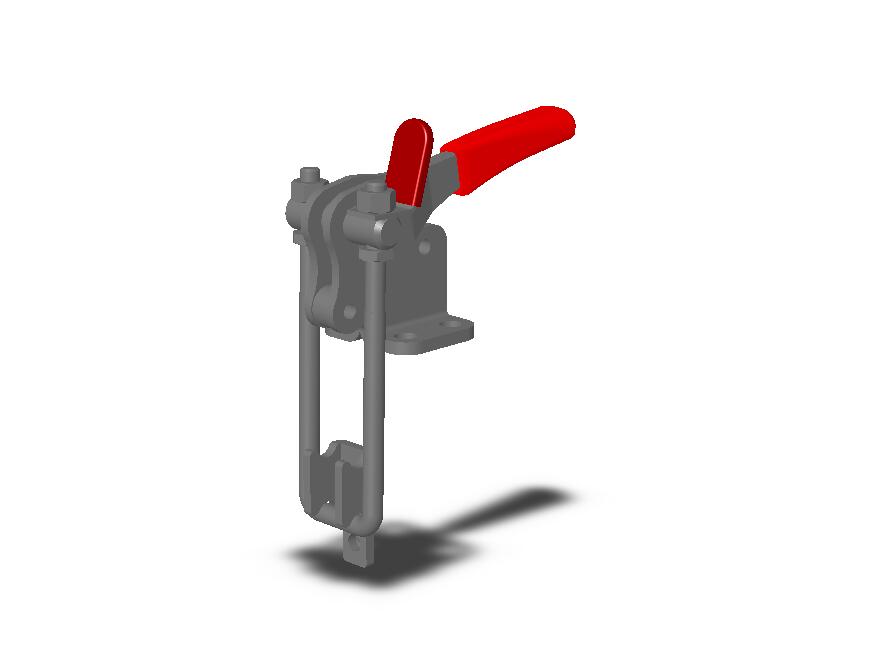

| 334 | - CONFIGURE CAD (EXTERNAL) - CONFIGURE CAD HERE |
4,500 N 1,000 lbsf |
51.6 mm 2.03 in |
41.3 mm 0.80 in |
| 334-R | - QUICK CAD (DXF/STP) - CONFIGURE CAD (EXTERNAL) - CONFIGURE CAD HERE |
4,500 N 1,000 lbs. |
51.7 mm 2.04 in |
21.8 mm 0.86 in. |
| 344 | - CONFIGURE CAD (EXTERNAL) - CONFIGURE CAD HERE |
8,900 N 2,000 lbsf |
63.0 mm 2.48 in |
18.0 mm 1.26 in |
| 344-R | - QUICK CAD (DXF/STP) - CONFIGURE CAD (EXTERNAL) - CONFIGURE CAD HERE |
8,900 N 2,000 lbs. |
62.4 mm 2.46 in |
29.6 mm 1.17 in. |
 |
夹钳垂直安装在闩具表面上。完美适用于各种闭锁应用，如针对磨具，门、盖子、检修盖、鼓室、尘箱、容器的应用。 - 4000磅容量
|
|
||
|
| PART NUMBER | CAD | 最大夹持力 | 拉伸移动 | 挂钩调整最大距离 |
|---|---|---|---|---|

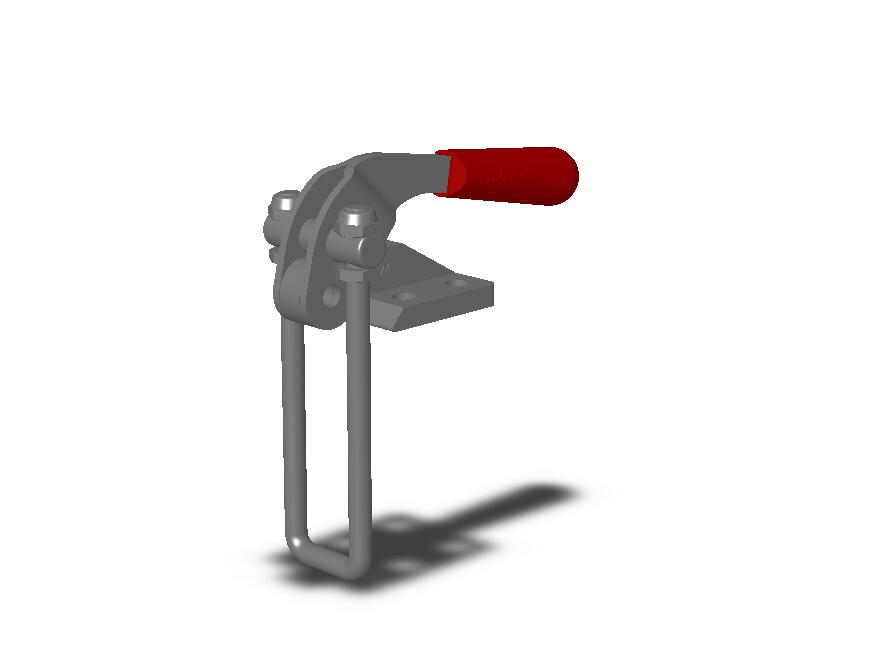

| 374 | - CONFIGURE CAD (EXTERNAL) - CONFIGURE CAD HERE |
18,000 N 4,000 lbsf |
42.4 mm 1.67 in |
30.0 mm 2.03 in |
